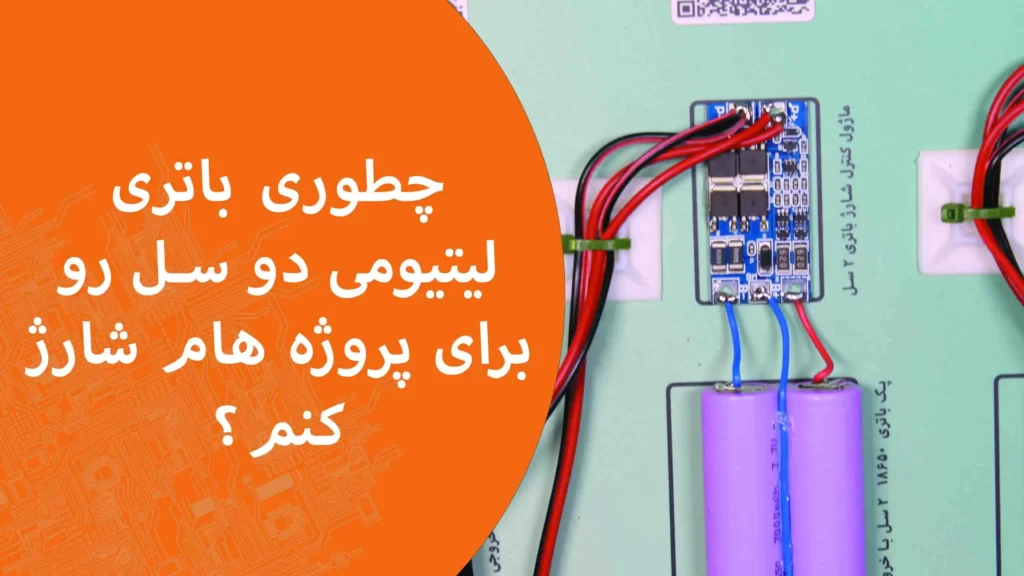

ویدیوی آموزشی ساخت پک باتری ۸.۴ ولت
محصولات استفاده شده در پروژه ساخت پک باتری ۸.۴ ولت
محصول استفادهشده در این پروژه

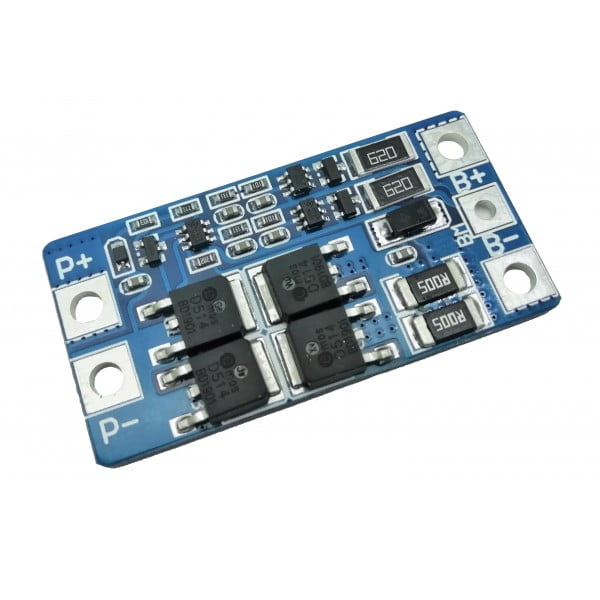

ماژول کنترل شارژ باتری 2 سل 10 آمپر HX-2S-JH20
برای خرید این محصول از جم ترونیک کلیک کنید.
مشاهده و خرید محصول ←
محصول استفادهشده در این پروژه

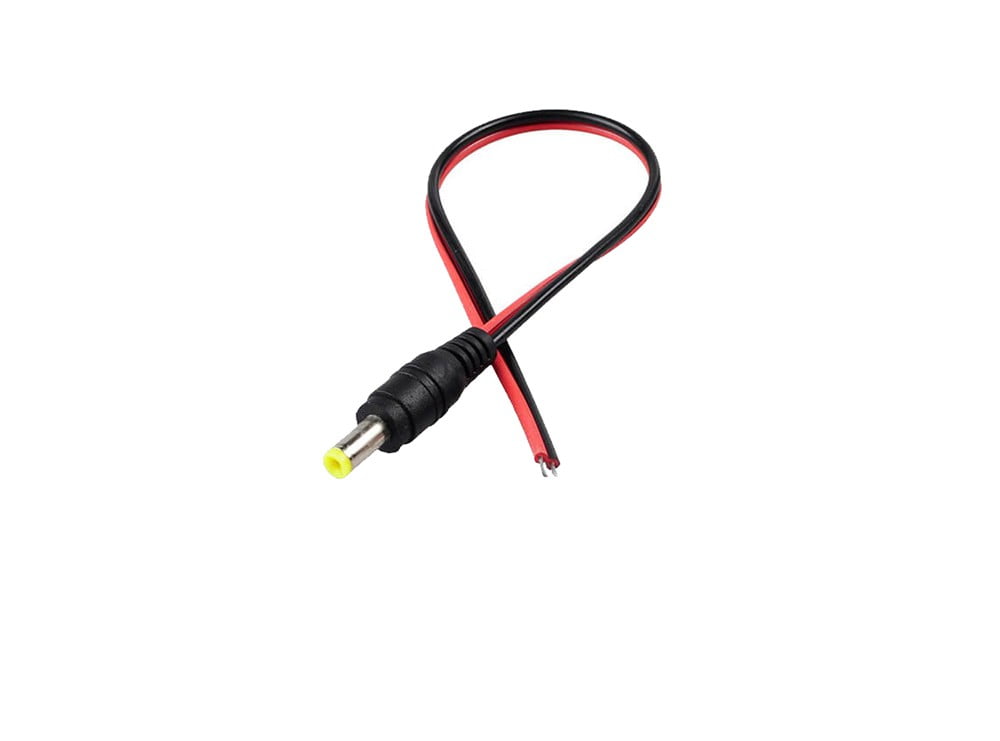

فیش نری آداپتور سیم دار
برای خرید این محصول از جم ترونیک کلیک کنید.
مشاهده و خرید محصول ←مراحل اجرای پروژه ساخت پک باتری ۸.۴ ولت
مرحله اول:
چسباندن ماژول و باتری ها روی چوب
مرحله دوم:
لحیم کردن باتری ها به صورت سری یعنی مثبت باتری اول به منفی باتری دوم وصل شود که در نهایت مثبت باتری دوم میشود مثبت ما و منفی باتری اول می شود منفی ما
مرحله سوم:
اتصال باتری ها به برد شارژ برد شارژ چند قطب با نام بی ۱ و بی ۲ دارد خروجی و ورودی برد شارژ با نام پی منفی و پی مثبت نامگذاری شده است الگو اتصال باتری ها را به برد شارژ همانند تصویر دنبال کنید
مرحله چهارم:
لحیم کردن فیش مادگی سیم دار آداپتور ای به خروجی منفی و مثبت ماژول شارژ (پی 1 و پی 2) با استفاده از آداپتور مخصوص باتری ها را شارژ کنید
